15:1, 30:1 또는 50:1? 올바른 마이크로 액추에이터 기어비 선택

로봇 관절의 기어비를 선택하는 것은 단순히 출력 토크를 최대화하는 문제가 아닙니다. 비율은 관절 속도, 가속도, 반응성 및 액추에이터가 기계적 부하와 상호 작용하는 방식에도 영향을 미칩니다. 느리고 힘 중심의 메커니즘에 잘 작동하는 비율은 빠른 위치 조정이 필요하거나 방향을 자주 변경해야 하는 관절에는 적합하지 않을 수 있습니다.

소형 로봇 팔, 능숙한 손 및 자동화된 메커니즘을 개발하는 엔지니어의 경우 올바른 구성을 조기에 선택하면 모션 제어 개발을 단순화하고 기계적 재설계의 필요성을 줄일 수 있습니다. Φ20mm 마이크로 조인트 액츄에이터는 15:1, 30:1 및 50:1 기어비 옵션을 제공하므로 엔지니어는 소형 조인트 모듈 내에서 출력 속도와 토크의 다양한 조합을 평가할 수 있습니다.

가장 적합한 비율은 필요한 이동 시간, 외부 부하, 듀티 사이클, 사용 가능한 전원 공급 장치 및 제어 전략을 포함한 실제 애플리케이션 요구 사항에 따라 다릅니다. 이러한 요소를 이해하면 비율 선택 프로세스를 숫자만 비교하는 것이 아니라 실용적인 엔지니어링 결정으로 전환하는 데 도움이 됩니다.

기어비가 조인트 출력에 미치는 영향

기어비는 모터의 회전 속도와 변속기 출력 사이의 관계를 나타냅니다. 감속 구동에서는 모터가 출력축보다 빠르게 회전합니다. 감소는 모터의 회전 특성을 구동 메커니즘에 대한 속도와 토크의 보다 적합한 조합으로 변환하는 데 도움이 됩니다.

일반적으로 감속비가 높을수록 출력 속도는 감소하는 동시에 토크 증가가 커집니다. 비율이 낮을수록 주어진 모터 속도에 대해 출력이 더 빠르게 회전할 수 있지만 토크 증가는 줄어듭니다. 실제 출력 토크와 속도는 모터 성능, 전달 효율, 마찰 및 작동 조건에 따라 달라집니다.

마이크로 조인트 액추에이터의 경우 이러한 차이는 로봇 메커니즘이 이동을 시작하고, 가속하고, 위치를 유지하고, 부하 변화에 반응하는 방식에 영향을 미칠 수 있습니다.

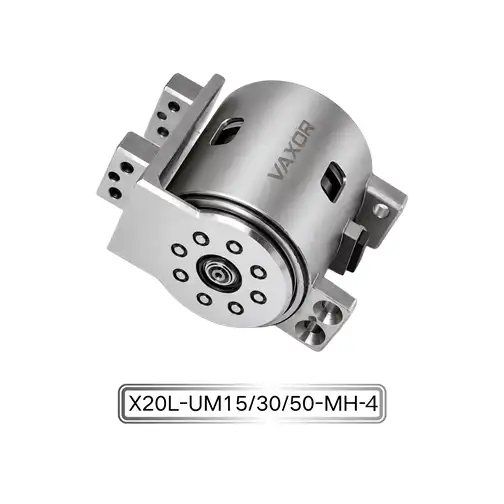

Φ20mm 마이크로 조인트 액츄에이터(모델 X20S/L-UM15/30/50-MH-4)는 15:1, 30:1, 50:1의 세 가지 감속비로 제공됩니다. 엔지니어는 하나의 비율이 모든 응용 분야에 적합하다고 가정하는 대신 각 구성을 의도한 관절 운동 및 하중 프로필과 비교해야 합니다.

예를 들어, 위치 간에 빠르게 움직여야 하는 관절은 출력 속도와 가속도에 우선순위를 둘 수 있습니다. 더 무거운 하중을 지지해야 하는 조인트는 토크 용량을 더 강조할 수 있습니다. 두 가지 요구 사항을 결합한 메커니즘은 속도, 토크 및 제어 응답 간의 절충이 필요할 수 있습니다.

목표는 단순히 사용 가능한 최고 감소율이 아닌 전체 운영 요구 사항을 충족하는 비율을 선택하는 것입니다.

15:1 기어비가 적합한 경우

15:1 비율은 출력 속도와 빠른 움직임이 중요한 설계 우선순위인 경우 평가할 가치가 있습니다. 감소율은 30:1 및 50:1 대안보다 낮기 때문에 일반적으로 주어진 모터 속도에 대해 더 높은 출력 속도를 허용합니다.

이는 빈번한 위치 변경을 수행하거나 상대적으로 큰 각도 범위를 통해 이동하거나 제한된 시간 내에 동작 시퀀스를 완료해야 하는 로봇 관절에 유용할 수 있습니다.

잠재적인 응용 분야에는 경량 로봇 메커니즘, 빠르게 움직이는 관절 구성 요소 및 비교적 적당한 외부 하중으로 작동하는 조인트가 포함됩니다. 그러나 최종 선택은 기어비 자체보다는 액추에이터의 실제 속도-토크 성능에 따라 달라져야 합니다.

15:1 구성을 평가할 때 엔지니어는 다음과 같은 몇 가지 요소를 확인해야 합니다.

• 출력 속도가 필요한 이동 시간을 충족하는지 여부.

• 가속 및 정상 작동 시 사용 가능한 토크가 충분한지 여부.

• 메커니즘이 과도한 속도 변화 없이 부하 변화를 견딜 수 있는지 여부.

• 컨트롤러가 필요한 모션 프로필을 달성할 수 있는지 여부.

• 반복 이동 중에 선택한 구성이 작동 한계 내에 유지되는지 여부.

비율이 낮다고 해서 자동으로 더 빠른 실제 동작이 보장되는 것은 아닙니다. 부하가 너무 까다로우면 모터가 예상대로 조인트를 가속하지 못할 수 있습니다. 외부 마찰, 관성 및 전달 손실도 성능을 제한할 수 있습니다.

이러한 이유로 15:1 옵션은 생산 설계를 위해 최종 결정되기 전에 실제 부하 및 이동 프로필에서 테스트되어야 합니다.

30:1 비율이 유용한 중간 지점이 될 수 있는 이유

30:1 비율은 낮은 15:1 감소와 높은 50:1 감소 사이의 중간 옵션을 제공합니다. 애플리케이션에서 출력 속도와 토크 증가 사이의 균형이 필요한 경우 고려해 볼 가치가 있습니다.

많은 로봇 메커니즘은 다양한 유형의 움직임을 결합합니다. 하중이 내려지면 관절의 위치를 ​​빠르게 변경해야 할 수도 있지만 물체와 상호 작용할 때 충분한 토크를 제공해야 할 수도 있습니다. 중간 비율을 선택하는 것은 이러한 균형을 평가하는 한 가지 방법이 될 수 있습니다.

예를 들어, 연결식 메커니즘은 외부 부하가 변경될 때 예측 가능한 성능을 유지하면서 프로그래밍된 위치 사이를 이동해야 할 수 있습니다. 이 경우 엔지니어는 공칭 기어비에만 의존하기보다는 부하 시 예상 속도, 가속 시간 및 필요한 출력 토크를 비교해야 합니다.

30:1 구성은 다음 질문에 대해 평가할 수 있습니다.

• 관절이 필요한 시간 내에 목표 위치에 도달합니까?

• 사용 가능한 토크가 의도한 작업 부하에 충분합니까?

• 부하가 변할 때 액추에이터가 적절하게 반응할 수 있습니까?

• 구성이 반복 이동에 필요한 빈도를 지원합니까?

• 액추에이터의 작동 한계를 초과하지 않고 모션 프로파일을 달성할 수 있습니까?

이러한 질문은 중간 비율이 애플리케이션에 대해 원하는 균형을 제공하는지 여부를 결정하는 데 도움이 됩니다. 대답은 선택한 구성에 대해 측정된 성능 데이터 또는 제조업체가 제공한 성능 데이터를 기반으로 해야 합니다.

50:1 기어비를 고려해야 하는 경우

50:1 비율은 토크 배가 최대 출력 속도보다 우선순위가 높을 때 평가할 가치가 있습니다. 낮은 감속비와 비교하여, 높은 감속은 일반적으로 출력 속도를 감소시키는 동시에 전송 효율 및 작동 제한에 따라 주어진 모터 토크에 대해 출력에서 ​​사용 가능한 토크를 증가시킵니다.

이는 더 큰 저항에 맞서 움직이거나, 까다로운 기계적 부하를 처리하거나, 비교적 낮은 출력 속도에서 움직임을 제어해야 하는 관절과 관련이 있을 수 있습니다.

그러나 힘 중심 응용 분야에서는 더 높은 감소율이 자동으로 최선의 선택은 아닙니다. 설계자는 가속도, 반전 동작, 전송 특성 및 제어 명령에 필요한 응답도 고려해야 합니다.

높은 비율은 빠른 움직임이 필요한 애플리케이션의 출력 속도를 제한할 수 있습니다. 또한 빈번한 방향 변경 중에 시스템이 작동하는 방식에 영향을 미칠 수도 있습니다. 따라서 관련 성능 특성은 액추에이터의 기술 데이터와 대표적인 테스트를 사용하여 평가해야 합니다.

Φ20mm 마이크로 조인트 액츄에이터 의 경우 50:1 옵션은 동일한 하중 및 동작 요구 사항을 사용하여 다른 비율과 비교할 수 있습니다. 이를 통해 추가 감소가 의도한 메커니즘에 의미 있는 이점을 제공하는지 여부를 판단할 수 있습니다.

비교에서는 실제 출력 속도, 부하 시 토크, 응답 시간 및 필요한 듀티 사이클 동안 열 동작에 초점을 맞춰야 합니다.

동일한 작동 요구 사항을 사용하여 비율 비교

기어비를 선택하는 가장 신뢰할 수 있는 방법은 사용 가능한 모든 구성을 일관된 요구 사항 세트와 비교하는 것입니다. 가벼운 부하에서 한 비율을 더 무거운 부하에서 다른 비율과 비교하면 잘못된 결론을 얻을 수 있습니다.

필요한 출력 속도와 토크를 정의하는 것부터 시작하십시오. 그런 다음 구동 부품의 관성, 필요한 가속 시간 및 반복 동작 빈도를 추정합니다. 이러한 값은 다양한 구성을 평가하기 위한 실질적인 기반을 제공합니다.

다음 표에는 조사할 일반적인 장단점이 요약되어 있습니다.

이는 특정 액츄에이터에 대해 측정된 성능 순위가 아닌 감속비의 일반적인 특성입니다. 실제 출력 값은 모터, 전송 효율, 컨트롤러 및 작동 조건에 따라 다릅니다.

엔지니어는 최종 선택을 하기 전에 관련 속도-토크 곡선과 구성별 성능 데이터를 요청해야 합니다.

연속 토크와 초기 토크를 고려하십시오.

기어비 선택은 조인트가 경험하게 될 하중 유형도 고려해야 합니다. 일시적으로 높은 저항에 직면하는 메커니즘은 긴 작동 주기 동안 부하를 유지하는 메커니즘과 다른 요구 사항을 가질 수 있습니다.

X20 액추에이터 시리즈는 최대 450mNm의 연속 토크와 최대 800mNm의 초기 토크를 지정합니다. 이는 명시된 최대 값이며 관련 기술 문서의 확인 없이 모든 기어비 또는 작동 조건에 동일하게 적용된다고 가정해서는 안 됩니다.

지속적인 작동 부하에서 성능을 평가할 때 지속적인 토크가 중요합니다. 초기토크는 사용조건에 따라 달라지므로 정확한 정의와 허용 지속시간은 제조사에 확인하시기 바랍니다.

실용적인 선택을 위해 엔지니어는 부하를 최소한 세 가지 범주로 구분해야 합니다.

• 정상 상태 부하: 정상 작동 중에 필요한 토크.

• 가속 부하: 움직이는 부품의 속도를 변경하는 데 필요한 추가 토크입니다.

• 일시적 부하: 특정 작업 중에 저항이 단기간 증가합니다.

액추에이터는 이러한 조건 전반에 걸쳐 애플리케이션의 실제 요구 사항을 충족해야 합니다. 메커니즘이 필요한 속도를 유지할 수 없거나 열 제한 내에서 작동할 수 없는 경우 최대 토크 수치를 기반으로 비율을 선택하는 것만으로는 충분하지 않습니다.

따라서 선택된 비율은 단일 정적 하중 측정보다는 대표적인 이동 순서를 사용하여 검증되어야 합니다.

전압 및 제어 요구 사항 고려

X20 액추에이터 시리즈는 12V, 24V 및 48V 공급 옵션을 지원합니다. 이러한 옵션은 다양한 전력 아키텍처를 사용하여 조인트를 로봇 시스템에 통합할 때 관련될 수 있지만 구매하려는 특정 모델 및 구성에 대해 사용 가능한 전압을 확인해야 합니다.

전원 공급 장치, 모터 드라이버 및 제어 시스템을 함께 평가해야 합니다. 엔지니어는 전기 호환성, 전류 용량, 보호 요구 사항 및 필요한 동작 프로필을 제공하는 컨트롤러의 능력을 확인해야 합니다.

액추에이터에는 절대 자기 인코더와 SPI 통신 기능도 있습니다. 인코더는 위치 피드백을 제공하고 SPI 인터페이스는 호환 가능한 제어 시스템과의 통신을 지원합니다. 정확한 통신 타이밍, 명령 구조 및 위치 데이터 형식은 제조업체의 문서에서 확인해야 합니다.

기어비와 피드백 제어는 독립적인 결정으로 취급되어서는 안 됩니다. 선택한 비율은 모터 움직임과 관절 출력 사이의 관계에 영향을 미치는 반면, 제어 시스템은 액추에이터가 위치 및 모션 명령을 따르는 방식을 결정합니다.

프로토타입 테스트 중에 출력 이동 시간, 위치 응답, 전류 소비 및 대표적인 부하에서의 성능을 측정합니다. 여러 관절이 함께 작동하는 경우 예상되는 결합 작업 부하에서 통신 및 전력 시스템을 테스트하십시오.

공간, 무게 및 기계적 통합 평가

X20 모듈의 크기는 Φ20mm × 20mm이며 구성에 따라 지정된 무게 범위는 37.2~41.6g입니다. 이러한 특성으로 인해 설치 계획이 선택 과정에서 중요한 부분이 됩니다.

비율을 선택하기 전에 엔지니어는 모듈이 사용 가능한 공간에 맞는지, 장착 배열이 주변 구조와 호환되는지 확인해야 합니다. 또한 설계에서는 커넥터, 배선, 패스너 및 유지 관리 접근을 위한 충분한 여유 공간을 제공해야 합니다.

무게는 전체 메커니즘의 관성에 영향을 미칠 수 있으며, 특히 액추에이터가 움직이는 팔이나 로봇 구조의 끝 부분 근처에 설치된 경우 더욱 그렇습니다. 추가 질량은 업스트림 조인트를 가속하는 데 필요한 토크를 증가시킬 수 있으므로 액추에이터는 전체 기계 시스템의 일부로 평가되어야 합니다.

Φ20mm 마이크로 조인트 액츄에이터는 축-자속 모터 아키텍처를 사용합니다. VAXOR는 이 아키텍처가 기존 설계보다 30% 이상 더 높은 토크 밀도를 제공한다고 말합니다. 특정 응용 분야에 대한 이러한 주장을 평가할 때 엔지니어는 관련 비교 기준을 확인하고 모듈 성능이 전체 시스템의 공간, 질량 및 부하 요구 사항에 어떻게 부합하는지 결정해야 합니다.

CAD 레이아웃 검토에 이어 실제 프로토타입 테스트를 수행하면 설계가 생산으로 진행되기 전에 기계적 간섭, 정렬 문제 및 예상치 못한 부하를 식별하는 데 도움이 될 수 있습니다.

프로토타입 테스트를 통해 선택된 비율 검증

계산을 통해 선택 범위를 좁힐 수 있지만 선택한 구성이 실제 애플리케이션 요구 사항을 충족하는지 확인하려면 테스트가 필요합니다.

의도한 공급 전압, 컨트롤러, 장착 구조 및 기계적 부하부터 시작하십시오. 대표적인 작동 주기 동안 출력 속도, 이동 시간, 전류 소비 및 온도를 기록합니다.

다음으로 가속, 감속, 반복적인 방향전환, 외부하중의 변화 등을 테스트합니다. 로봇 메커니즘의 경우 각 동작을 개별적으로 테스트하는 대신 전체 동작 시퀀스 동안 액추에이터가 어떻게 작동하는지 평가하는 것도 유용합니다.

실제 검증 프로세스에는 다음이 포함되어야 합니다.

• 모듈과 컨트롤러가 호환되는지 확인합니다.

• 부하 출력 속도 및 이동 시간을 측정합니다.

• 가속 및 정상 작동 중 토크 요구 사항을 확인합니다.

• 듀티 사이클 전반에 걸쳐 전류와 온도를 모니터링합니다.

• 위치 피드백과 제어 명령에 대한 응답을 평가합니다.

• 비교 가능한 조건에서 일관성을 확인하기 위해 테스트를 반복합니다.

둘 이상의 기어비가 적합한 것으로 나타나면 동일한 기계적 부하 및 이동 프로필을 사용하여 대안을 테스트하십시오. 이는 비교를 위한 공정한 기반을 제공하고 프로젝트 요구 사항을 가장 잘 충족하는 구성을 식별하는 데 도움이 됩니다.

Micro-Drive 기술 파트너와 협력

올바른 비율을 선택하려면 기계 엔지니어링, 모터 설계 및 제어 개발 간의 조정이 필요한 경우가 많습니다. 마이크로 드라이브 기술 파트너는 구성 차이를 명확히 하고 신뢰할 수 있는 결정을 내리는 데 필요한 기술 데이터를 식별하는 데 도움을 줄 수 있습니다.

2024년에 설립되어 중국 쑤저우에 본사를 둔 VAXOR는 로봇 공학, 의료 기기, 정밀 기기 및 지능형 장비를 위한 마이크로 조인트 액추에이터와 초소형 코어리스 모터를 개발합니다. 엔지니어링 역량에는 모터 설계, 정밀 제조, 구조 설계, 로봇 제어 및 지능형 제조가 포함됩니다.

이 회사의 기술 로드맵에는 축 자속 모터 기술, PCB/FPCB 권선, 전자기 설계 및 소형 감소 메커니즘이 포함됩니다. VAXOR는 또한 프로토타입 검증 및 파일럿 생산부터 배치 납품까지 엔지니어링 구현에 중점을 둡니다.

프로젝트를 논의할 때 필요한 출력 속도, 연속 및 일시적 토크 요구 사항, 부하 관성, 이동 주기, 공급 전압, 제어 인터페이스 및 설치 제약 조건을 제공하십시오. 이러한 세부 정보를 통해 공급업체는 관련 구성을 식별하고 어떤 성능 데이터를 확인해야 하는지 명확히 할 수 있습니다.

Φ20mm 마이크로 조인트 액츄에이터(모델 X20S/L-UM15/30/50-MH-4)는 세 가지 기어비 옵션, 다중 전압 옵션, 절대 자기 인코더 및 SPI 통신을 제공합니다. 실제 부하에 대한 비율을 비교하고 프로토타입에서 선택한 모듈을 검증함으로써 엔지니어는 로봇 조인트 설계에 대해 더 많은 정보를 바탕으로 결정을 내릴 수 있습니다.

최종 선택 체크리스트

기어비를 확정하기 전에 다음을 확인하십시오.

• 필요한 출력 속도: 관절이 움직임을 완료해야 하는 속도를 결정합니다.

• 토크 요구: 정상 상태, 가속 및 과도 부하를 분리합니다.

• 기어비: 동일한 작동 요구 사항을 사용하여 15:1, 30:1 및 50:1을 비교합니다.

• 전원 공급 장치: 사용 가능한 전압과 선택한 구성과의 호환성을 확인하세요.

• 피드백 및 통신: 인코더 통합 및 SPI 통신 요구 사항을 확인합니다.

• 기계적 배치: 장착 공간, 무게, 배선 및 주변 구성 요소를 확인합니다.

• 동작주기 : 반복되는 움직임, 소비전류, 온도 등을 평가합니다.

• 성능 데이터: 최종 승인 전에 구성별 사양을 확인하세요.

모든 로봇 관절에 대해 보편적으로 올바른 기어 비율은 없습니다. 최선의 선택은 시스템의 다른 부분에서 불필요한 타협을 일으키지 않고 애플리케이션의 속도, 토크, 제어 및 작동 요구 사항을 충족하는 것입니다.

일관된 엔지니어링 프로세스를 통해 15:1, 30:1 및 50:1 옵션을 비교함으로써 개발자는 실제 성능 요구 사항에 따라 구성을 선택할 수 있습니다. Φ20mm 마이크로 조인트 액츄에이터는 이러한 평가를 위한 유용한 플랫폼을 제공하며, VAXOR와의 협력은 사양을 명확하게 하고 프로토타입 테스트에서 생산 통합까지의 경로를 지원하는 데 도움이 됩니다.
