소형 의료 기기용 4mm ​​코어리스 모터 선택

소형 의료 기기를 설계하는 데는 종종 사용 가능한 공간과 필요한 기계적 성능 간의 어려운 균형이 필요합니다. 휴대용 진단 기기, 소형 샘플링 메커니즘 또는 소형 유체 제어 장치에는 장비의 전체 ​​크기나 무게를 늘리지 않고 움직이는 구성 요소를 구동하기 위해 소형 모터가 필요할 수 있습니다. 이러한 애플리케이션에서는 몇 밀리미터의 추가 공간이라도 인클로저, 내부 레이아웃, 배터리 용량 및 조립 용이성에 영향을 미칠 수 있습니다.

따라서 모터 선택은 외부 치수를 넘어서야 합니다. 엔지니어는 작동 속도, 사용 가능한 토크, 전원 공급 장치, 열 동작 및 구동 메커니즘에 의해 부과되는 부하를 고려해야 합니다. 하우징 내부에 맞지만 부하가 걸린 상태에서 필요한 속도를 유지할 수 없는 모터는 설계 문제를 해결하지 못합니다.

Ø4mm 초소형 브러시리스 코어리스 모터는 설치 공간이 극도로 제한된 응용 분야를 위해 설계되었습니다. 직경이 4mm에 불과하여 소형 의료 기기, 정밀 기기 및 기타 소형 장비를 위한 잠재적인 드라이브 옵션을 제공합니다. 이러한 유형의 모터가 특정 설계에 적합한지 확인하려면 엔지니어는 메커니즘의 실제 작동 요구 사항부터 시작하여 현실적인 조건에서 모터 성능을 평가해야 합니다.

모터를 선택하기 전에 기계적 요구사항을 정의하세요.

첫 번째 단계는 모터가 움직여야 하는 것이 무엇인지 식별하는 것입니다. 의료 기기에는 소형 회전 구성 요소, 위치 지정 어셈블리, 소형 펌프 및 정밀 조정 시스템을 포함한 광범위한 메커니즘이 포함되어 있습니다. 각각은 속도, 토크 및 작동 주기 요구 사항의 서로 다른 조합을 생성합니다.

예를 들어, 소형 포지셔닝 메커니즘은 제한된 각도에 걸쳐 제어된 움직임이 필요할 수 있는 반면, 회전 어셈블리는 작업 사이클 전반에 걸쳐 상대적으로 안정적인 속도를 유지해야 할 수 있습니다. 자주 시작하고 중지하는 메커니즘은 지속적으로 실행되는 메커니즘과 요구 사항이 다를 수도 있습니다.

모터 사양을 비교하기 전에 다음 매개변수를 기록해 두십시오.

• 의도한 기계적 부하에서 필요한 출력 속도입니다.

• 마찰을 극복하고 메커니즘을 움직이는 데 필요한 토크입니다.

• 예상 작동 기간 및 시작-정지 주기 빈도.

• 사용 가능한 설치 직경, 길이 및 설치 공간.

• 허용된 공급 전압 및 소비 전류.

• 전체 장치에 허용되는 온도 상승 및 소음 수준입니다.

이러한 요구 사항은 엔지니어가 광고된 최고 속도만을 기준으로 모터를 선택하는 대신 현실적인 작동 지점을 설정하는 데 도움이 됩니다.

모터의 샤프트 출력과 전체 메커니즘의 성능을 구별하는 것도 중요합니다. 베어링, 커플링, 기어, 씰 및 기타 변속기 구성요소는 마찰과 손실을 유발할 수 있습니다. 응용 분야에서 감속 메커니즘을 사용하는 경우 결과적인 출력 속도와 토크는 모터의 샤프트 사양에서 직접 추론하기보다는 구동 구성 요소에서 평가되어야 합니다.

의료 기기 설계에서 4mm 모터가 중요한 이유

모터 직경을 줄이면 드라이브를 좁은 하우징이나 조밀하게 포장된 어셈블리에 통합하는 것이 더 쉬워집니다. 이는 의료 기기가 동일한 인클로저 내에 센서, 전자 제어 보드, 커넥터, 배터리 및 기계 구성 요소를 수용해야 하는 경우 특히 중요합니다.

모터가 작을수록 설계자는 이동 메커니즘 주위에 구성 요소를 배열할 때 더 많은 유연성을 얻을 수 있습니다. 그러나 모터 크기를 줄인다고 해서 전체 장치의 성능이 자동으로 향상되는 것은 아닙니다. 모터는 여전히 애플리케이션의 부하 및 속도 요구 사항을 충족해야 하며 장착 배열은 충분한 기계적 지원을 제공해야 합니다.

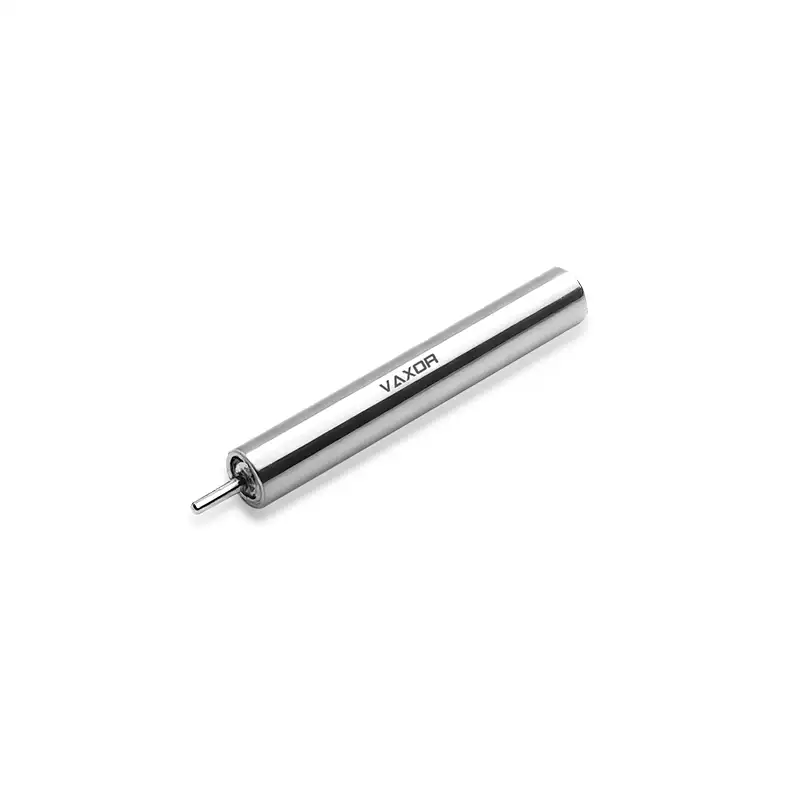

Ø4mm 초소형 브러시리스 코어리스 모터(모델 G04P-VW00-QZ-1)는 지정된 무게가 1.7g이고 정격 공급 전압이 6V입니다. 이러한 특성은 무게와 공간이 제한된 설계의 예비 평가에 적합합니다.

기계 통합 중에 엔지니어는 길이, 샤프트 치수, 장착 요구 사항 및 연결된 구성 요소 주변의 간격을 포함하여 모터의 전체 범위를 고려해야 합니다. 직경만으로는 모터가 특정 어셈블리에 맞는지 확인하는 데 충분하지 않습니다.

설계자는 모터가 어떻게 지원되는지 평가해야 합니다. 매우 작은 모터에는 원치 않는 움직임을 방지하고 하우징이나 샤프트에 과도한 기계적 응력이 전달되는 것을 방지하기 위해 세심하게 설계된 홀더 또는 장착 인터페이스가 필요할 수 있습니다.

실제 작업 부하에 작동 속도를 일치시키세요

속도는 엔지니어가 소형 모터를 선택할 때 비교하는 첫 번째 사양 중 하나인 경우가 많습니다. 그러나 무부하 속도와 공칭 속도는 서로 다른 작동 조건을 나타냅니다.

무부하 속도는 모터가 샤프트에 외부 기계적 부하 없이 작동할 때 측정됩니다. 모터가 메커니즘을 구동하면 부하와 내부 손실을 극복하기 위해 토크가 필요하기 때문에 작동점이 변경됩니다.

공칭 속도는 제조업체의 등급 방법에 따라 지정된 작동 조건을 나타냅니다. 정확한 테스트 조건은 여전히 ​​확인되어야 하지만 일반적으로 작동 장치의 성능을 평가할 때 무부하 속도보다 더 유용합니다.

G04P-VW00-QZ-1의 경우 지정된 무부하 속도는 55,000rpm이고 공칭 속도는 30,000rpm입니다. 이러한 구별은 의료 장치가 하중을 받는 동안 반복적인 동작을 요구할 때 중요합니다.

소형 메커니즘이 정상 작동 중에 정의된 속도로 회전해야 한다고 가정해 보겠습니다. 엔지니어는 먼저 필요한 속도가 모터의 공칭 작동 범위와 호환되는지 확인해야 합니다. 그런 다음 변속기로 인한 속도 감소와 부하 변화로 인한 변화를 고려해야 합니다.

기어박스 또는 기타 감속 메커니즘을 사용하는 경우 출력 속도는 감속비 및 전송 손실에 따라 달라집니다. 따라서 구동 부품 자체가 훨씬 더 느리게 작동하는 경우에도 높은 모터 속도가 유용할 수 있습니다.

단순히 사양서에 있는 가장 높은 숫자가 아닌, 애플리케이션 수준에서 요구되는 속도를 기준으로 모터를 선택하는 것이 핵심입니다.

선택을 마무리하기 전에 토크를 평가하십시오.

목표 속도에 도달하는 모터의 능력은 의도한 부하를 움직일 수 있는지 여부를 결정하지 않습니다. 기계적 출력은 두 가지 모두에 따라 달라지므로 토크는 속도와 함께 평가되어야 합니다.

Φ4mm 모터의 정격 공칭 토크는 0.38mN·m, 실속 토크는 0.76mN·m입니다. 이 값은 제조업체의 정격 조건에 따라 해석되어야 합니다.

공칭 토크는 정상 작동을 평가하는 데 더 적합한 시작점입니다. 정지 토크는 지정된 테스트 조건에서 고정 로터와 관련된 토크를 나타냅니다. 지속적인 운영 능력으로 취급되어서는 안 됩니다.

실제로 모터는 마찰, 기계적 접촉, 애플리케이션에 의해 부과되는 모든 부하를 포함하여 구동 메커니즘의 결합된 저항을 극복해야 합니다. 모터가 원하는 작동 지점에서 전달할 수 있는 것보다 더 많은 토크가 메커니즘에 필요한 경우 설계의 움직임이 느려지거나 시동이 실패하거나 과도한 전류 요구가 발생할 수 있습니다.

엔지니어는 메커니즘에 필요한 토크를 추정하고 이를 모터 작동 데이터와 비교하는 것부터 시작할 수 있습니다. 또한 시스템이 정지해 있을 때 마찰과 기계적 저항이 다를 수 있으므로 시작 조건도 고려해야 합니다.

필요한 토크가 모터의 사용 가능한 성능을 초과하는 경우 가능한 조정에는 마찰 감소, 메커니즘 형상 변경, 필요한 가속도 낮추기 또는 적절한 변속기 도입이 포함됩니다. 그러한 변경은 사용 가능한 공간과 전체 장치에 미치는 영향을 기준으로 평가되어야 합니다.

전기적 호환성 및 전류 수요 확인

소형 모터는 모터에 전원을 공급하고 제어하는 ​​장비의 전기적 한계 내에서 작동해야 합니다. 전압 호환성은 첫 번째 확인일 뿐입니다. 또한 엔지니어는 전류 수요를 추정하고 드라이버와 전원 공급 장치가 의도한 작동 조건을 지원할 수 있는지 확인해야 합니다.

G04P-VW00-QZ-1은 지정된 전압 6V에서 작동하고 토크 상수는 0.82mN·m/A입니다. 토크 상수는 해당 규칙 및 작동 조건에서 모터 전류와 전자기 토크 사이의 관계를 나타냅니다.

단순화된 추정으로서, 필요한 전자기 토크와 관련된 전류는 해당 토크를 토크 상수로 나누어 계산할 수 있습니다. 예를 들어, 0.20mN·m의 이론적 토크는 명시된 토크 상수를 사용하여 약 0.24A에 해당합니다.

이 계산은 시작점일 뿐 모터의 전류 소비량을 완전히 예측하는 것은 아닙니다. 실제 성능은 권선 저항, 전기 손실, 회전 속도, 드라이버 및 기계적 부하에 따라 달라집니다. 엔지니어는 제조업체의 성능 곡선과 전기 데이터를 사용하여 예상 작동 지점을 확인해야 합니다.

드라이버의 시작 동작 및 회전자 정지 상태도 평가해야 합니다. 모터가 명령대로 회전할 수 없으면 전류 및 열 발생이 심각해질 수 있습니다. 적절한 전류 제한 및 오류 처리는 모터와 주변 전자 장치를 보호하는 데 도움이 될 수 있습니다.

배터리 구동 의료 장비의 경우 전기 평가에는 공칭 전압뿐만 아니라 예상 작동 주기도 포함되어야 합니다. 반복적인 시작, 부하 변경 및 확장된 작동은 모두 에너지 소비 및 배터리 요구 사항에 영향을 미칠 수 있습니다.

소형 인클로저의 열적 거동 고려

모터가 소형 인클로저 내부에 설치된 경우 열 관리는 중요한 설계 문제가 될 수 있습니다. 소형 장치는 열 발산을 위한 표면적이 제한된 경우가 많으며 근처의 센서, 배터리, 접착제 및 전자 부품은 자체 온도 제한이 있을 수 있습니다.

발생하는 열량은 전류, 권선 저항, 작동 속도, 기계적 부하, 듀티 사이클 등의 요인에 따라 달라집니다. 결과적으로, 짧은 테스트 동안에는 잘 작동하는 모터가 반복 또는 연장된 작동 중에는 다르게 동작할 수 있습니다.

열 검증은 의도된 적용을 반영해야 합니다. 엔지니어는 예상 부하 및 작동 주기를 사용하여 대표적인 인클로저 내부의 모터를 테스트하고 시간 경과에 따른 온도를 모니터링할 수 있습니다. 조립된 장치는 노출된 모터와 다르게 열을 발산할 수 있으므로 평가에는 장착 재료 및 주변 구성 요소의 영향이 포함되어야 합니다.

온도가 설계 한계를 넘어 상승하면 팀은 듀티 사이클을 줄이고, 작동 지점을 조정하고, 열 경로를 개선하거나, 기계적 부하를 재고해야 할 수도 있습니다.

의료 기기 개발의 경우 전체 제품 및 해당 용도의 요구 사항에 따라 온도 제한을 설정해야 합니다. 모터의 컴팩트한 크기만으로는 완성된 장치가 특정 안전 또는 규제 요구 사항을 충족한다는 것을 입증할 수 없습니다.

소음, 진동 및 기계 통합 고려

의료 기기 및 정밀 기기에는 부드럽고 예측 가능한 움직임이 필요할 수 있습니다. 응용 분야에 따라 원치 않는 소음이나 진동이 사용자 경험, 측정 안정성 또는 근처 구성 요소의 동작에 영향을 미칠 수 있습니다.

이러한 특성은 어셈블리 수준에서 평가되어야 합니다. 모터 장착, 샤프트 정렬, 베어링 지지대, 커플링 설계 및 회전 구성 요소의 균형이 모두 최종 결과에 영향을 미칠 수 있습니다.

잘 설계된 장착 인터페이스는 정렬을 유지하는 데 도움이 되며 원치 않는 움직임의 위험을 줄여줍니다. 관련 있는 경우 구동 메커니즘의 마찰, 백래시 및 기계적 공진도 점검해야 합니다.

모터가 정밀 포지셔닝 시스템에 사용될 때 엔지니어는 모터 속도 안정성과 전체 메커니즘의 포지셔닝 성능을 구별해야 합니다. 모터 사양은 시스템 수준 위치 정확도를 독립적으로 설정하지 않습니다.

Φ4mm 초소형 브러시리스 코어리스 모터는 드라이버, 변속기, 장착 구조 및 제어 전략과 함께 성능을 평가하여 이러한 시스템의 일부로 평가할 수 있습니다.

개발 팀의 경우 프로토타입 테스트는 최종 하우징 및 생산 설계에 착수하기 전에 통합 문제를 식별하는 실용적인 방법입니다.

대표적인 프로토타입에서 모터 검증

사양 시트는 사용 가능한 옵션의 범위를 좁히는 데 도움이 되지만 최종 결정은 의도된 용도를 나타내는 조건에서의 테스트를 기반으로 해야 합니다.

유용한 검증 계획은 다음과 같은 여러 영역을 포괄해야 합니다.

• 부하 시 속도: 메커니즘이 필요한 작동 속도에 도달하고 이를 유지하는지 확인합니다.

• 토크 성능: 모터가 예상되는 기계적 저항에 대해 안정적으로 시동되고 작동하는지 확인합니다.

• 전류 소비: 시동, 정상 작동 및 까다로운 부하 조건 중 전류를 측정합니다.

• 열 성능: 대표적인 작동 주기 동안 온도를 모니터링합니다.

• 기계적 거동: 진동, 샤프트 정렬, 장착 안정성 및 커플링 성능을 확인합니다.

• 신뢰성: 제품 개발 단계에 적합한 반복 시작, 중지 및 작동 주기를 테스트합니다.

장치의 크기 제한이 엄격한 경우 테스트에서는 개방형 벤치 설정이 아닌 대표적인 엔클로저를 사용해야 합니다. 이는 초기 모터 테스트 중에 나타나지 않을 수 있는 패키징, 배선, 열 및 기계적 문제를 파악하는 데 도움이 됩니다.

밸리데이션 계획에는 기기의 의도된 작동 환경과 해당 제품 요구사항도 반영되어야 합니다. 의료 응용 분야에는 모터 사양만으로는 설정할 수 없는 추가적인 시스템 수준의 안전성, 신뢰성 및 규제 평가가 필요할 수 있습니다.

마이크로드라이브 기술 파트너와 협력

초소형 모터를 선택하려면 기계 설계, 전기 엔지니어링, 제조 및 시스템 통합 간의 조정이 필요한 경우가 많습니다. 초기 기술 논의는 치수 요구 사항, 하중 조건, 작동 주기 및 적합성을 확인하는 데 필요한 데이터를 명확히 하는 데 도움이 될 수 있습니다.

2024년에 설립되어 중국 쑤저우에 본사를 둔 VAXOR는 로봇 공학, 의료 기기, 정밀 기기 및 지능형 장비를 위한 마이크로 조인트 액추에이터와 초소형 코어리스 모터를 개발합니다. 기술적 접근 방식은 모터 설계, 정밀 제조, 구조 엔지니어링 및 제어 전문 지식을 결합합니다.

VAXOR의 개발 작업에는 축 자속 모터 기술, PCB/FPCB 권선, 최적화된 전자기 설계 및 소형 감소 메커니즘이 포함됩니다. 또한 이 회사는 프로토타입 검증 및 파일럿 생산부터 배치 납품까지 엔지니어링 구현을 강조합니다.

장비 개발자에게 가장 유용한 출발점은 사용 가능한 공간, 작동 전압, 목표 속도, 필요한 토크, 듀티 사이클 및 열 제약 조건을 포함하여 명확한 애플리케이션 요구 사항 세트를 제공하는 것입니다. 이러한 세부 정보를 통해 특정 모터 구성이 적합한지, 어떤 추가 테스트가 필요한지 쉽게 평가할 수 있습니다.

결론

소형 의료 기기용 모터를 선택하려면 크기, 속도, 토크, 전기 수요, 열 동작 및 기계적 통합 간의 균형이 필요합니다. 사용 가능한 공간에 맞는 모터는 실제 작동 부하에서도 필요한 성능을 제공해야 합니다.

Ø 4mm 초소형 브러시리스 코어리스 모터 (모델 G04P-VW00-QZ-1) 는 직경 4mm, 작동 전압 6V, 무부하 속도 55,000rpm, 공칭 속도 30,000rpm, 공칭 토크 0.38mN·m, 무게 1.7g을 제공합니다. 이러한 사양은 공간이 제한된 의료 기기 및 정밀 기기의 모터를 평가하는 데 유용한 출발점을 제공합니다.

작동 요구 사항을 조기에 정의하고, 부하가 걸린 모터의 속도와 토크를 확인하고, 대표적인 프로토타입에서 전기, 열, 기계적 성능을 검증함으로써 엔지니어는 보다 정확한 정보를 바탕으로 선택할 수 있습니다. VAXOR는 모든 밀리미터의 공간이 중요한 소형 장비를 작업하는 개발 팀을 위해 초소형 모터 및 마이크로 드라이브 솔루션을 제공합니다.
